Dimensional Data for Duplex Strainer
Options
• Ductile iron construction
• Basket perforations from 1/32” to 1/2”
• Basket mesh from 10 to 400
• Monel baskets
• Viton®, PTFE, or EPDM seals
• Vent valves
Options
• Drain valves
• 1/4” NPT taps
• Magnetic basket inserts
• Pressure differential gauge and switch connections
• Steam jacket

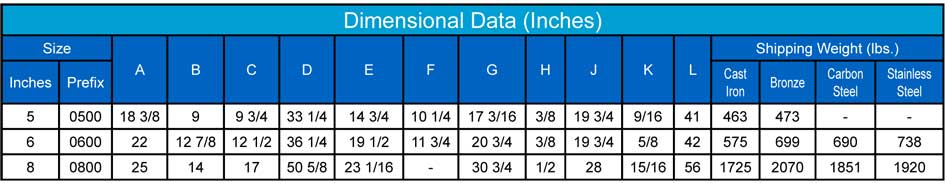

![Sure Flow Dimensional Data chart 5 6 8 Duplex Strainers](https://www.sureflowequipment.com/wp-content/uploads/2017/06/Dimensional-Data-chart-5-6-8-Duplex-Strainers-1.jpg)
Dimensions and weights are for reference only. Please contact Sure Flow Equipment Inc. for certified drawings.
Top View
![top view 5 6 8 inch duplex strainer](https://www.sureflowequipment.com/wp-content/uploads/2017/06/top-view-5-6-8-inch-duplex-strainer.jpg)

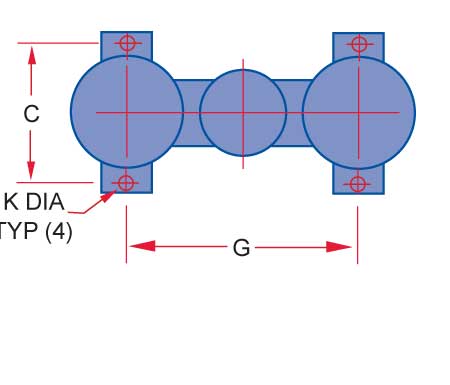

Mounting Layout
![mounting layout 5 6 8 inch duplex strainer Sure Flow](https://www.sureflowequipment.com/wp-content/uploads/2017/06/mounting-layout-5-6-8-inch-duplex-strainer.jpg)

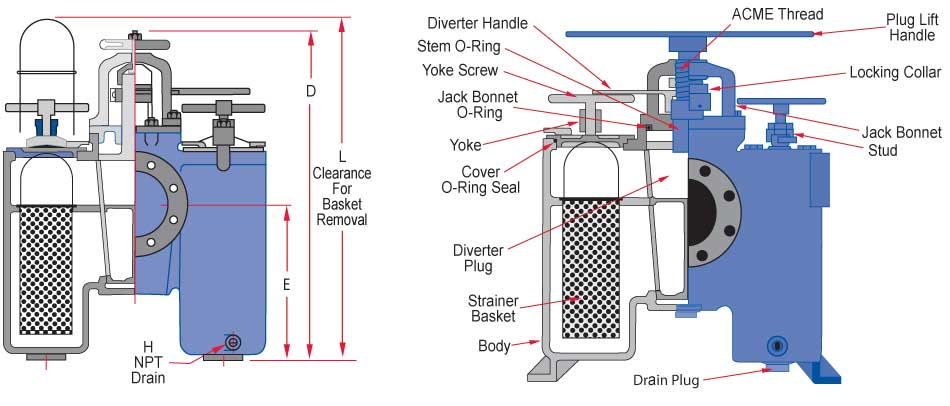

Front View: Flanged – 5” to 8”
![Front view flanged 5 6 8 inch duplex strainers Sure Flow](https://www.sureflowequipment.com/wp-content/uploads/2017/06/Front-view-flanged-5-6-8-inch-duplex-strainers.jpg)
